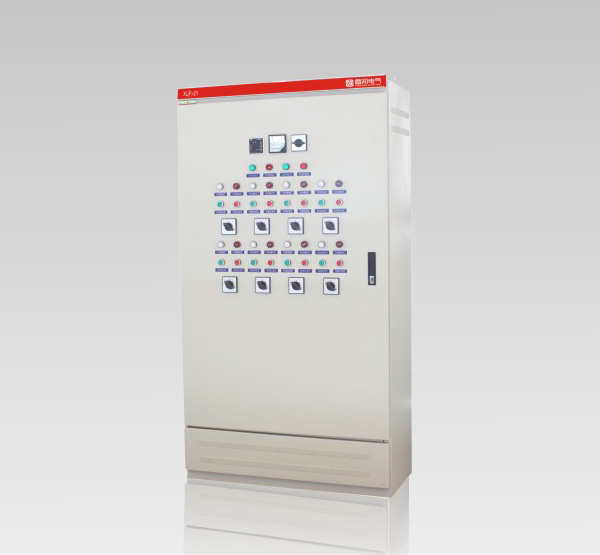

新型XL-21動力箱產品概述：

新型XL-21動力箱廣泛用于發電廠及工礦企業中，在三相交流500V以下三相三線、三相四線、三相五線等配電系統中作動力或照明配電之用，系戶內靠墻安裝，屏前操作，屏前檢修；箱體為全封閉結構，由C型材或8MF型材拼裝而成。箱內采用新型旋轉式負荷隔離開關，可帶負荷操作，正面門上裝有電壓、電流指示儀表以及信號燈、按鈕、轉換開關等主令元件。本配電箱內采用自行設計的新型組件，結構緊湊，造型美觀大方，維護方便，多種接線方案可供用戶選擇，是替代老型XL-21動力箱的理想產品。

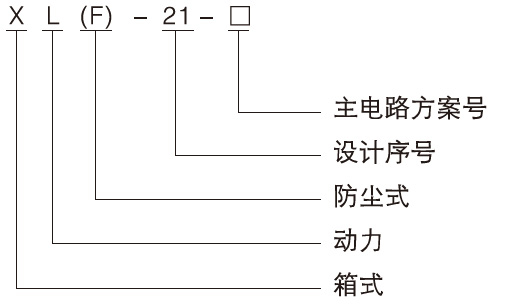

新型XL-21動力箱型號說明：

新型XL-21動力箱使用環境：

◆ 環境溫度：-5℃~+40℃，且24h內的平均溫度不超過+35℃。

◆ 海拔高度：不超過2000m。

◆ 相對濕度：在周圍空氣溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度（如：+20℃時為90%），考慮到溫度的

◆ 變化允許產生適度的凝露。

◆ 設備安裝時與垂直面的傾斜度應不超過5°。

◆ 設備應安裝在無劇烈振動、無沖擊及無腐蝕的場所。

注:超過以上條件，可與我公司協商。

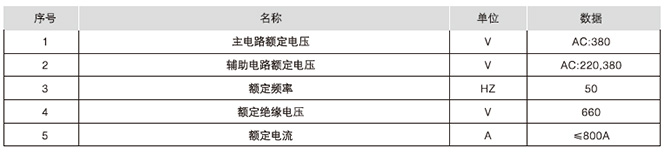

新型XL-21動力箱技術參數：

新型XL-21動力箱產品技術特點：

◆電氣性能完全符合GB7251.1 和IEC 60439-1 的相關規定。

◆饋出開關采用體積小、高分斷、飛弧短(或無飛狐)的新型塑殼斷路器和復式脫扣器，具備過載、短路保護功能并可按用戶要求加裝漏電保護功能。

◆電動機回路具備過載、短路、欠壓、缺相保護功能。

◆輔助回路具有就地、遠方控制功能和就地、遠方自動切換功能。

安裝、驗收及投運前的注意事項

產品到貨后，首先應檢查包裝是否完整無損，發現問題應及時通知有關部門查找原因，對于不立即安裝的產品應根據正常使用條件的規定，至于適應的場所。

◆產品安裝基礎槽鋼及螺栓由用戶自備，基礎槽鋼與柜體連接孔(見圖1)

◆產品在安裝完畢后，投入運行前進行如檢查與試驗

◆檢查柜體被復層漆膜有無脫落，柜肉是否干燥、清潔;

◆主要電器及輔助接點的通斷是否可靠、準確;

◆主要元件的選型、接線原理是否與原理圖樣相符;

◆用500V兆歐表絕緣值不低于1MΩ。測量時注意斷開不能承受電壓及電子元件接線。

◆使用注意事項

低壓空氣斷路器等經多次合分后，會使主觸頭局部燒傷和產生炭類物質使接觸電阻增大，應定期對萬能式低壓空氣斷路器按其使用說明書要求進行維護和檢修。

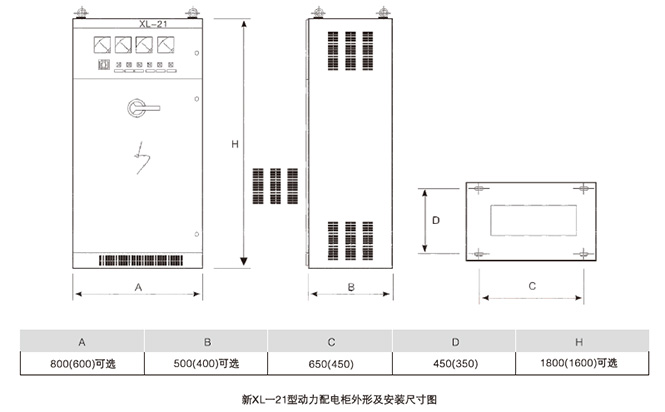

箱體外形及安裝尺寸：

新型XL-21動力箱訂貨須知：

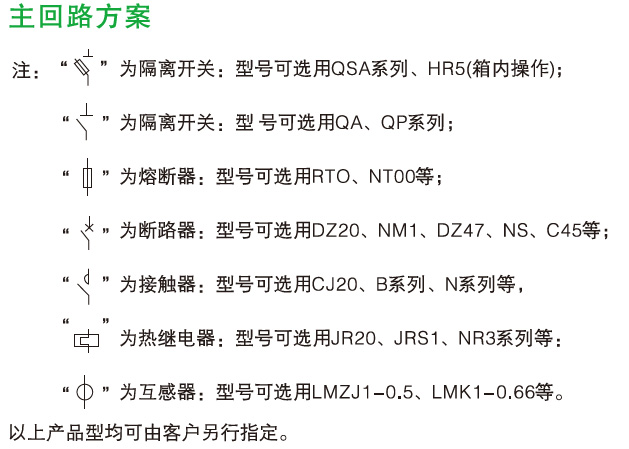

◆ 產品的全部型號(包括主電路方案號和輔助電路方案號)。

◆ 主電路系統圖，柜體平面排列圖。

◆ 輔助電路電氣原理圖。

◆ 柜內元器件清單(主母線規格)。

◆ 柜體顏色，(如無要求，則按淺駝灰色供貨)箱體尺寸。

◆ 其它與產品正常使用條件不符的特殊要求。
